カテックスの補助工法とは

注入式先受工のパイオニアとして、数多くの施工実績を基にした豊富なビットシステムや多様な注入システムを保有しています。
注入式フォアポーリングや長尺フォアパイリング（AGF工法）以外にも、小口径長尺鋼管を用いたパノラマ工法や、打設方法について奇数管と偶数管をずらすことで常にダブル配置（トンネル天端と鋼管下部の間隔が縮まる）となり、鋼管下部の抜け落ちが低減できる多重式先受工があります。また、長尺鏡ボルト工も保有しており、より確実に地山安定を図ることもできます。

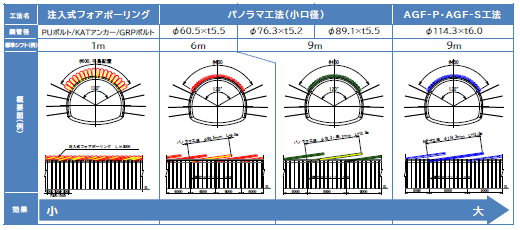

特徴

• 注入式フォアポーリング
• パノラマ工法（小口径）
• AGF-P・AGF-S工法
• 多重式先受工
• 長尺鏡ボルト工

バージョンアップ工法

AGF-Tk工法

[概要]
AGF工法における端末管を事前に撤去し、掘削時に周辺地山へ切断撤去による衝撃を与えないことで、地山の緩みや抜け落ちを抑制します。

[特徴]

1. 1. 地山の緩みや抜け落ちを抑制することで切羽の安定性が向上します。
   2. 余掘り、余吹き量が低減でき、施工時間短縮、工費縮減が可能です。
   3. 端末管が再利用できるため、産業廃棄物処分量の低減、工費縮減が可能です。

多重式長尺フォアパイリング

[概要]
従来工法が奇数管と偶数管を同一断面から施工するのに対して、多重式工法は奇数管と偶数管の施工断面をずらすことで、鋼管あるいは改良体が常にダブル配置となります。
これにより、鋼管下部や鋼管間からの地山の抜け落ちが低減でき、天端の安定性および経済性が向上します。

[特徴]

1. 1. 1. 鋼管が2段で配置され、トンネル外周に多重の改良ゾーンが形成されます。
      2. 先受長が長くなり、先行地山の崩落抑制効果が高まり施工時の安全性が向上できます。
      3. 1断面あたりの施工本数が削減でき、施工時間の短縮、工費縮減が可能です。

AGF-WOO工法

レッグパイル・サイドパイル工法
