インサート管 注入システム　無機系／セメント系

【特許出願中】

長尺フォアパイリング（AGF工法やパノラマ工法）における無機系/セメント系専用のチューブ式インサートパッカーです。また、長尺鏡ボルト（パノラマ工法）にも適用できます。
従来の無機系/セメント系注入材用インサートパッカーは、注入チューブの１箇所から注入していましたが、本システムは１本のグラウト注入用チューブから4箇所（L=12.5mの場合）注入材を吐出させることで、鋼管周辺を比較的均等に改良することが期待できます。

■注入イメージ図
※注入材が均一に排出されるように吐出穴の大きさを調整しています。

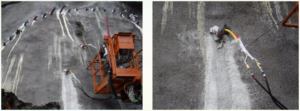

■注入状況（例）

■注入材
注入には2液型セメント系注入材であるジェルフォーおよびアロフィクスMC2号 トンネル補助工法配合をおすすめします。

■荷姿

コンパクトに丸められるため、かさばりません。軽量のため持ち運びも簡単です。※保護チューブの色は異なる場合があります。
