高高ボルトシステム

NETIS登録番号：KT-220088-A

高高ボルトシステムとは

高高ボルトシステムとは、高剛性で高速施工が期待できるボルトと、定着材・注入材を組み合わせた軟弱地山や高圧大量湧水地山に対応できるボルトシステムです。

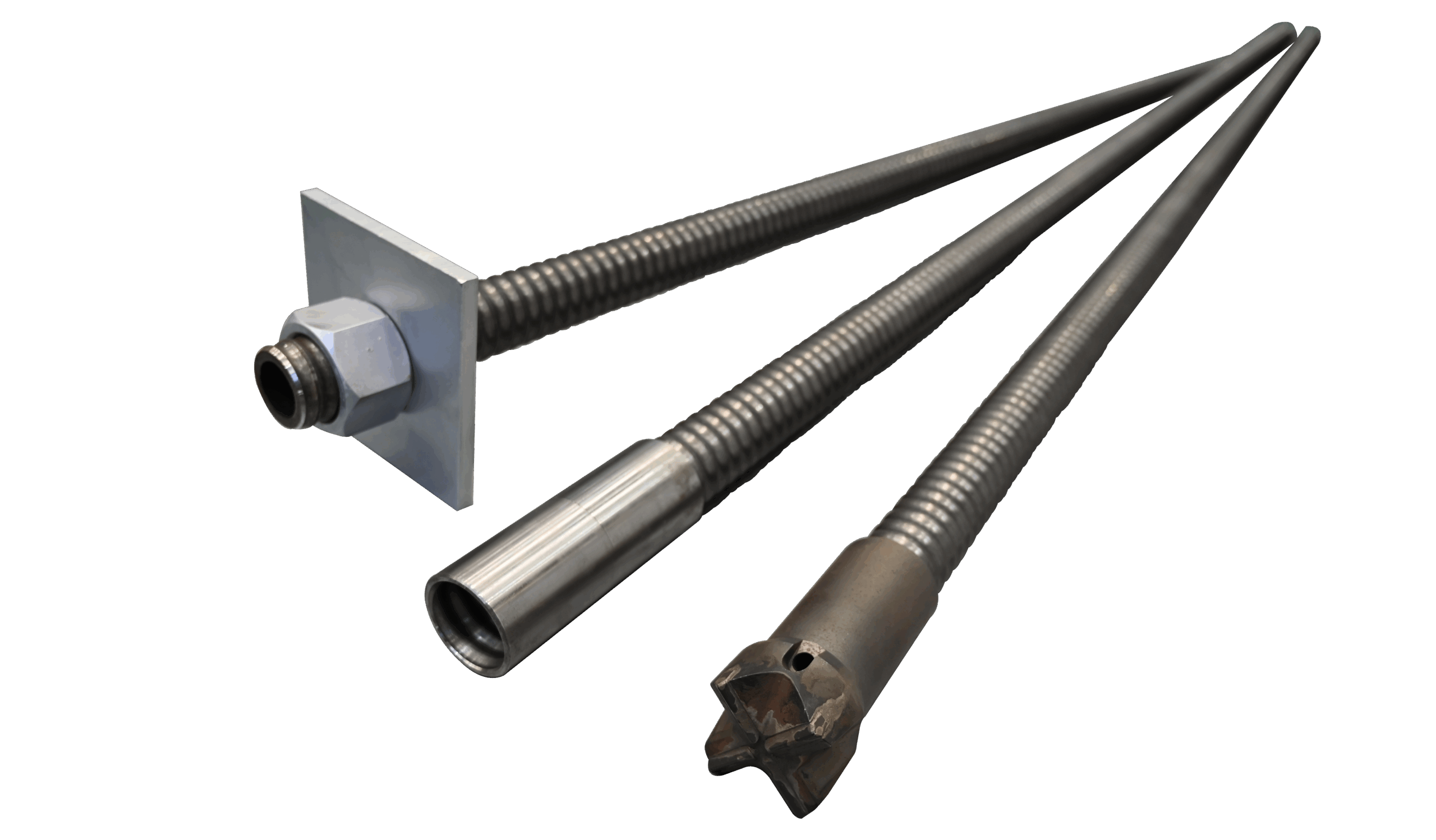

高高ボルト　左：ナット+プレート、中：カップリング、右：ビット

特徴

• • 高剛性
    破断耐力は小口径鋼管より高く、せん断力はAGF鋼管と同等
  • 高速施工
    従来の二重管削孔方式に比べ削孔時間は半分以下
  • 経済性
    挿入方式と自穿孔方式を選択可能従来鋼管に比べ2割程度経済的

定着材・注入材

地質状況、湧水状況および施工目的によって各種定着材・注入材を選択できます。

注入材分類・特徴

• Type-Ⅰ　　 早強定着型　後注入早強モルタル： iモルタル
• Type-Ⅱ　　瞬間改良型　シリカレジン：スーパーSRF
• Type-Ⅲ　   瞬間高強度改良型　高強度シリカレジン：ガンバンSRC
• Type-Ⅳ　  高圧湧水対応型　ウレタン系減水・止水材：KOD-M（カバード・エム）

NETIS登録技術です

2022年度に新技術情報提供システムへ登録されました。NETIS登録番号：KT-220088-A（技術名称：高高ボルト工法）

高高ボルトシステムは、単管ボルトの先端に掘削用ビットを搭載した自穿式のトンネル補助工法です。従来は二重管構造の鋼管打設で対応していました。本技術の活用により、剛性の高い単管ボルトへの変更することで、インナービットを搭載した中空ロッドの回収作業が不要となり、作業が効率化します！

詳しくはカタログダウンロード、またはお気軽にお問合せください！
