防水シート背面充填工

NETIS登録番号：KK-230067-A

背面充填工とは

トンネル掘削の際の掘削面に吹き付けた一次覆工コンクリートと、展張した防水シートとの間に発生した空洞に対し、充填剤を充填することで一次覆工コンクリートと防水シートの隙間を埋め、湧水がある場合には同時に排水が可能となる工法です。
防水シート背面の空洞充填・排水を行うことで、二次覆工コンクリート施工後のコンクリートの剥落や、漏水の原因を防ぎ、二次覆工コンクリートの品質・出来形の向上が図れます！
※本工法は全周防水シート施工区間で使用します。

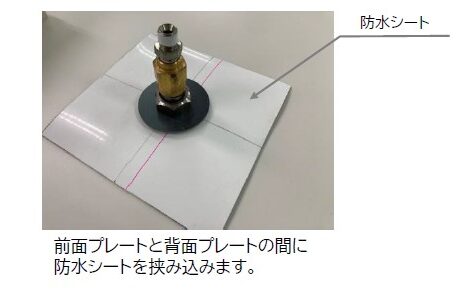

■専用注入プレート

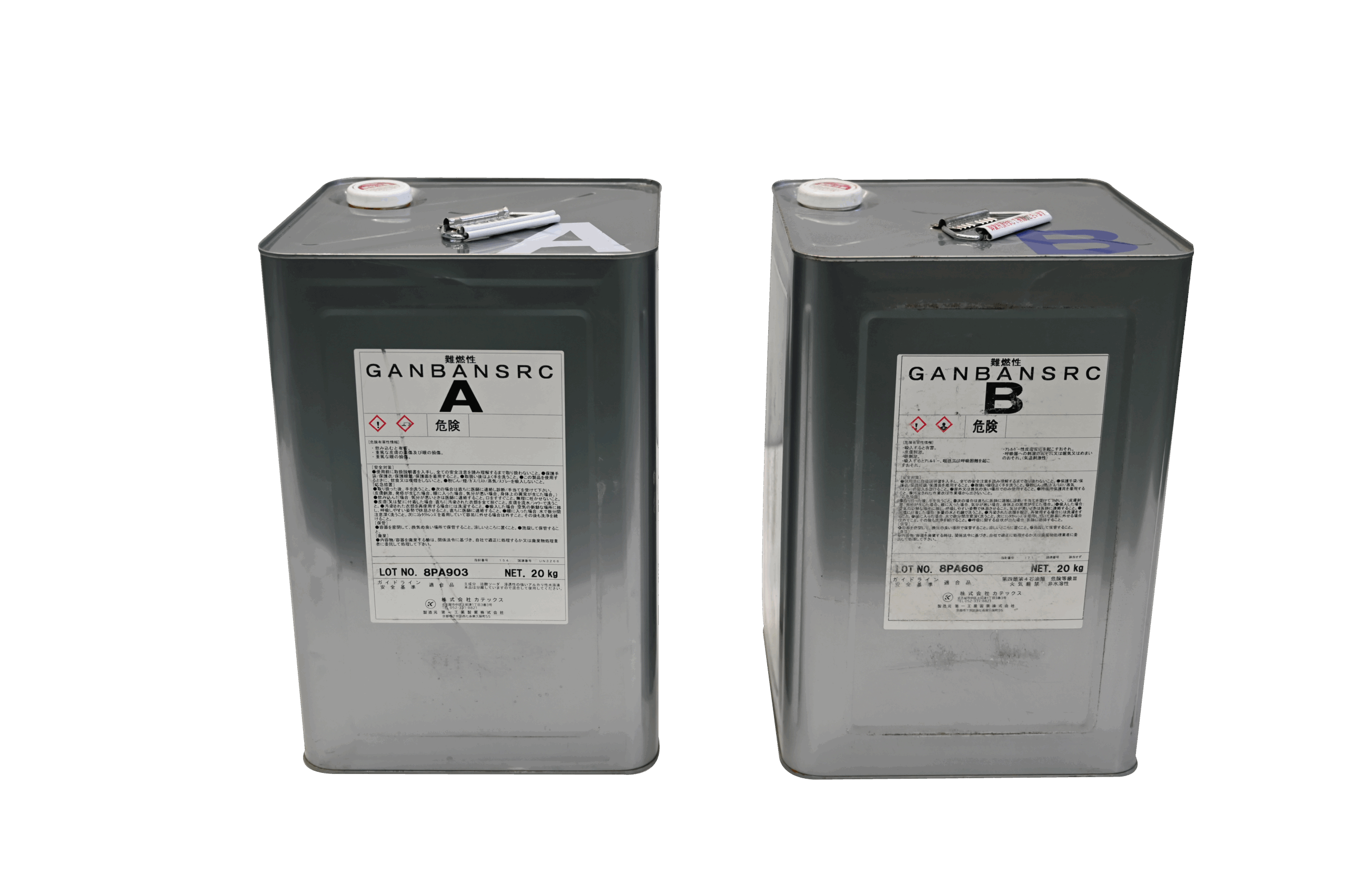

■充填材｜ガンバンSRC

• 圧縮強度：21～40N/㎟(コンクリート同等以上)
• 無発泡充填材
• 耐水性に優れている。
• 混合比重1.31

■専用注入機

• 2液、1.5ショット用注入機
• 高圧注入可能(10MPa以上)
• ポンプ2台搭載(A液・B液)
• 200V・5kw
• 重量約200㎏

■施工手順

1. 湧水状況の確認
2. 充填器具の設置
3. 充填器具にホースを取付
4. インバート・覆工を打設
5. 注入機の用意
6. 注入箇所の確認・湧水状況の確認
7. 注入開始
8. 注入完了

■特徴

コンクリートの剥落防止◎
漏水の原因を防止◎
二次覆工コンクリートの品質向上◎
二次覆工コンクリート出来形の向上◎
